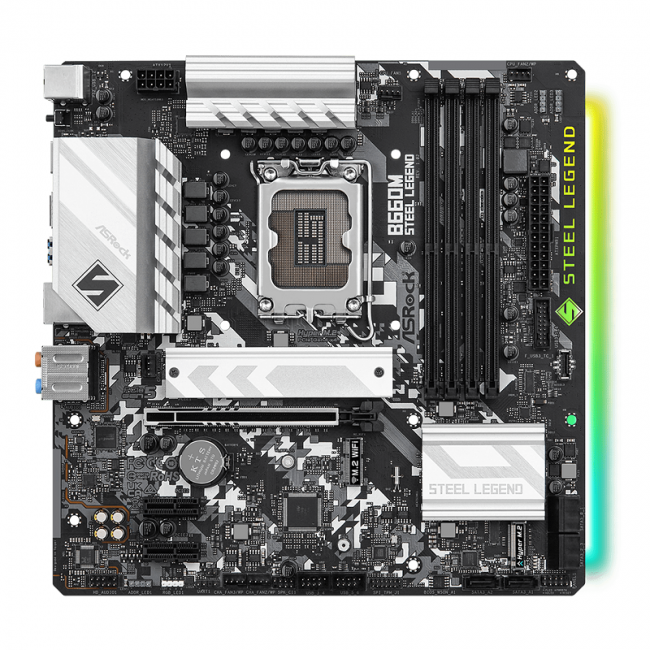

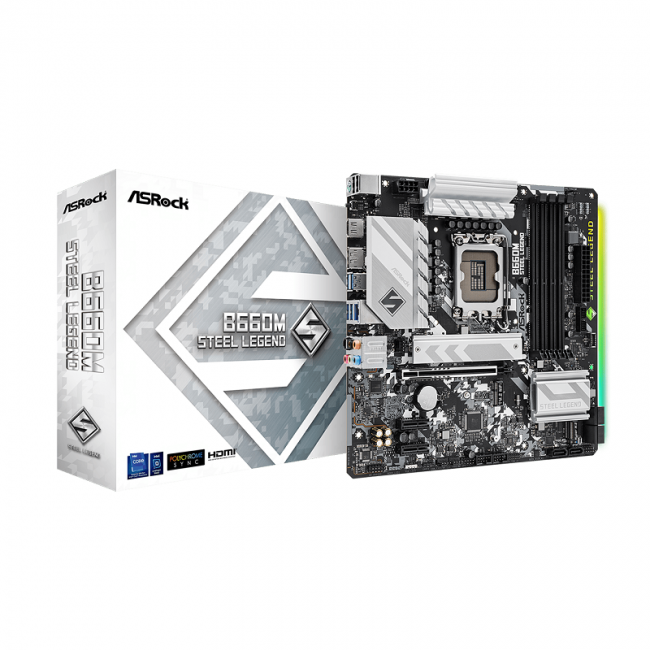

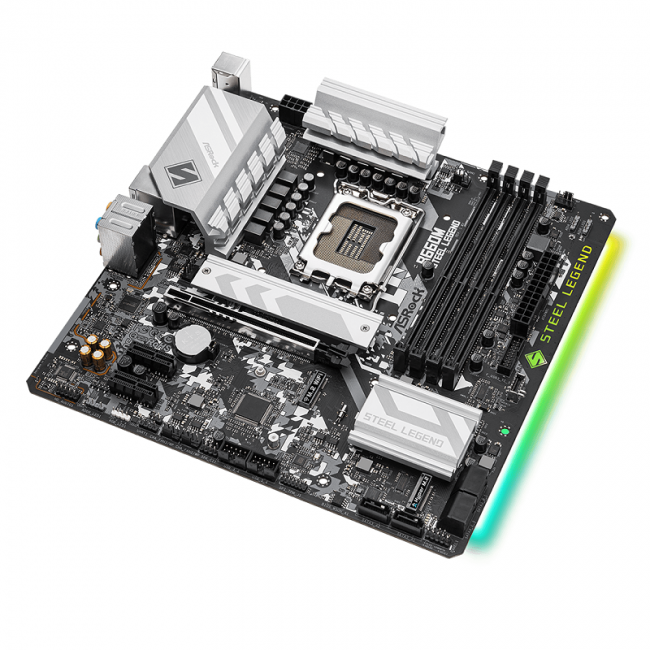

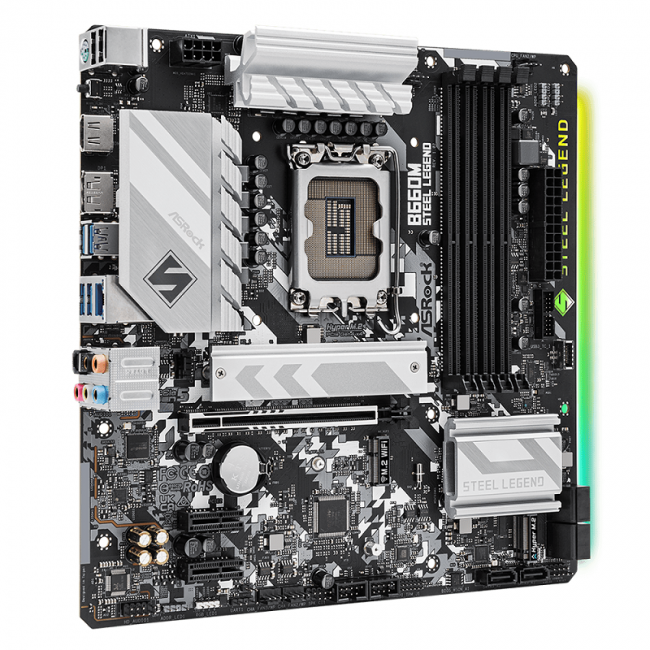

Asrock B660m Steel Legend

La familia Steel Legend representa la filosofía de una sólida durabilidad combinada con una estética cuidada e irresistible. Forjada teniendo en cuenta las características y especificaciones más exigentes, la serie Steel Legend pretende llegar desde los usuarios más conformistas a los más entusiastas que siguen las últimas novedades. Combina una amplia gama de materiales y componentes de alta resistencia y durabilidad para garantizar un rendimiento estable y fiable.

¡Dr.MOS es la solución de etapa de potencia integrada que está optimizada para aplicaciones síncronas de voltaje de reducción de inversión! En comparación con los MOSFET integrados tradicionales, proporciona de manera inteligente una corriente más alta para cada fase, proporcionando así un resultado térmico mejorado y un rendimiento superior.

En comparación con la ranura PCIe de estilo DIP convencional, la ranura PCIe de tipo SMT mejora el flujo de señal y maximiza la estabilidad a alta velocidad, un avance clave para admitir completamente la velocidad de iluminación del último estándar PCIe 5.0.

El último PCI Express 5.0 es capaz de realizar un impresionante ancho de banda de 128 GBps, listo para liberar todo el potencial de las futuras tarjetas gráficas de gama alta.

Utilizando auriculares, altavoces internos o externos, a través de USB, Wi-Fi, salida analógica o incluso HDMI, Nahimic Audio le ofrece la experiencia de audio más atractiva, vibrante y rica en detalles.

Además de la iluminación RGB incorporada, también cuenta con encabezados RGB incorporados y un encabezado RGB direccionable que permite que la placa base se conecte a dispositivos LED compatibles como tiras, ventiladores de CPU, coolers, chasis, etc. Los usuarios también pueden sincronizar los dispositivos LED RGB con los accesorios certificados Polychrome RGB Sync para crear sus propios efectos de iluminación únicos.

Esta placa base es capaz de incorporar múltiples dispositivos de almacenamiento M.2, uno de los cuales incluso puede soportar SSD PCI Express 4.0 M.2 de próxima generación, es capaz de funcionar al doble de velocidad en comparación con la tercera generación anterior, ofreciendo una experiencia de transferencia de datos ultrarrápida.

La plataforma LAN inteligente de 2.5Gb/s está diseñada para un rendimiento de red máximo para los exigentes requisitos de redes domésticas, creadores de contenido, jugadores en línea y medios de transmisión de alta calidad. Aumente el rendimiento de la red hasta 2.5 veces el ancho de banda en comparación con el gigabit Ethernet estándar, disfrutará de una experiencia de conectividad más rápida y sin compromisos para juegos, transferencias de archivos y copias de seguridad.

El último USB 3.2 Gen2x2 Type-C ofrece una velocidad de transferencia de datos de hasta 20 Gbps, que es 2 veces más rápida que la generación anterior, proporcionando una interfaz de transferencia de datos increíblemente rápida con diseño USB Type-C reversible que se adapta al conector de cualquier manera.

Descargue la BIOS más conveniente con sólo un simple clic. Los usuarios pueden obtener fácilmente el soporte de BIOS más reciente con un USB y fuente de alimentación, sin necesitar CPU, RAM u otros componentes.

Características:

• Soporta 12th Gen Intel® Core™ Processors (LGA1700)
• 9 Phase Dr.MOS Power Design
• Soporta memoria DDR4 5000MHz (OC)
• 1 PCIe 5.0 x16, 2 PCIe 3.0 x1
• 1 M.2 Key-E Para el WiFi
• Opciones de salida gráficos: HDMI, DisplayPort
• Realtek ALC897 Audio 7.1 canales HD Codec, Nahimic Audio
• 6 SATA3
• 1 Hyper M.2 (PCIe Gen4 x4)
• 1 Hyper M.2 (PCIe Gen4 x4 & SATA3)
• 1 Front USB 3.2 Gen2x2 Type-C
• 6 USB 3.2 Gen1 (4 Rear, 2 Front)
• 6 USB 2.0 (2 Rear, 4 Front)
• Dragon 2.5G LAN

Especificaciones:

• Características especiales
  ASRock USB 3.2 Gen2
  – ASRock Front Panel Type-C USB 3.2 Gen2x2 Header (20 Gb/s)
  ASRock Super Alloy
  – Power Choke Premium
  – 50A Dr.MOS
  – Memory Alloy Choke Premium (Reduce la pérdida del núcleo en un 70% en comparación con iron power choke)
  – Capacitadores Nichicon 12K Negros (Capacitadores 100% fabricados en Japón con polímeros conductivos de alta calidad)
  – PCB Negro mate
  – Alta densidad Tejido de vidrio PCB
  – PCB 2oz Cobre
  2.5G LAN
  Ranura de acero ASRock
  Disipador de calor ASRock de cobertura total M.2
  ASRock Hyper M.2 (PCIe Gen4x4)
  ASRock Mensaje de estado Checker (PSC)
  ASRock Full Spike Protection (para todos los puertos USB, Audio, LAN)
  ASRock Live Update & APP Shop
• CPU
  – Soporta 12th Gen Intel^® Core™ Processors (LGA1700)
  – Diseño Digi Power
  – Diseño de fase de alimentación 9
  – Soporta Intel^® Hybrid Technology
  – Soporta Intel^® Turbo Boost Max 3.0 Technology
• Chipset
  – Intel^® B660
• Memoria
  – Tecnología de memoria Dual Channel DDR4
  – 4 x ranuras DDR4 DIMM
  – Soporta memoria DDR4 non-ECC, un-buffered up to 5000+(OC)*
  – Soporta módulos de memoria ECC UDIMM (operan en modo no-ECC)
  – Máxima capacidad de memoria del sistema: 128GB
  – Soporta Intel^® Extreme Memory Profile (XMP) 2.0
  – Ranuras DIMM con contactos 15μ Oro

  *Soporta DDR4 3200 de forma nativa.
• BIOS
  – 128Mb AMI UEFI Legal BIOS con soporte GUI Multilingüe
  – Activación compatible con ACPI 6.0
  – Soporta SMBIOS 2.7
  – CPU Core/Cache, CPU GT, DRAM, VDD_IMC, VCCIN AUX, +1.05V PROC, +1.8V PROC, +0.82V PCH, +1.05V PCH multi-ajuste de voltaje
• Gráficos
  – Intel^® Xe Graphics Architecture (Gen 12)
  – Salida Dual graphics: Soporta HDMI y DisplayPort 1.4 ports por controladores de pantalla independientes
  – Soporta HDMI 2.1 TMDS Compatible con máxima resolución de hasta 4K x 2K (4096×2160) @ 60Hz
  – Soporta DisplayPort 1.4 con DSC (comprimido) máxima resolución hasta 8K (7680×4320) @ 60Hz / 5K (5120×3200) @ 120Hz
  – Soporta HDCP 2.3 con HDMI 2.1 Compatible con TMDS y puertos DisplayPort 1.4

  *Gráficos Intel^® UHD integrada visuales y las salidas de VGA puede ser compatible sólo con los procesadores que tienen GPU integrada.
• Audio
  – Audio 7.1 canales HD (Realtek ALC897 Audio Codec)
  – Soporta protección contra sobretensiones
  – Audio Jack de Oro
  – Nahimic Audio
• LAN
  – 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
  – Dragon RTL8125BG
  – Soporta Dragon 2.5G LAN Software
  – Control de ancho de banda inteligente de ajuste automatico
  – UI visual amigable para el usuario
  – Estadísticas de uso de la red visual
  – Configuración predeterminada optimizada para modos de juego, navegador y Streaming
  – Control de prioridad personalizado del usuario
  – Soporta Wake-On-LAN
  – Suporta Protección Lightning/ESD
  – Soporta Ethernet 802.3az eficiente energéticamente
  – Soporta UEFI PXE

• Ranuras de expansión
  – 1 x PCIe Gen5x16 Slot*
  – 2 x PCIe Gen3x1 Slots
  – 1 x Socket M.2 (Key E), soporta módulo tipo 2230 WiFi/BT PCIe WiFi e Intel^® CNVi (Integrada WiFi/BT)
  – Contactos 15μ Gold en Slot VGA PCIe (PCIE1)

  *Soporta NVMe SSD como discos de arranque
• Almacenaje
  – 4 x conectores SATA3 de 6.0 Gb/s*
  – 2 x conectores SATA3 6.0 Gb/s de ASMedia ASM1061
  – 1 x Hyper Socket M.2 (M2_1, Key M), Soporta type 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) mode**
  – 1 x Hyper Socket M.2 (M2_2, Key M), Soporta type 2280 SATA3 6.0 Gb/s & PCIe Gen4 x4 (64 Gb/s) mode**

  *Si M2_2 está ocupado por un dispositivo de tipo SATA M.2, SATA3_0 se deshabilitará.

  **Soporta Tecnología Intel^® Optane™ (M2_2 only)
  Soporta Intel^® Volume Management Device (VMD)
  Soporta NVMe SSD como discos de arranque
  Soporta ASRock U.2 Kit

• RAID
  – Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
• Conectores
  – 1 x cabecera SPI TPM
  – 1 x Chásis Intrusión y header de altavóz
  – 1 x Encabezado RGB LED*
  – 3 x Encabezado LED direccionable**
  – 1 x conector ventilador Procesador (4-pin)***
  – 1 x conector del ventilador CPU / Bomba de agua (4-pin) (Control de velocidad ventilador Smart Fan)****
  – 3 x conectores ventilador bomba de agua Chasis (4-pin) (Control de velocidad ventilador Smart Fan)*****
  – 1 x conector alimentación 24 pin ATX (Conector de Alimentación de Alta Densidad)
  – 1 x conector alimentación 8 pin 12V (Conector de Alimentación de Alta Densidad)
  – 1 x Conector panel frontal audio
  – 2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0) (Soporta Protección ESD)
  – 1 x cabezal USB 3.2 Gen1 (soporta 2 puertos USB 3.2 Gen1) (Soporta Protección ESD)
  – 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (Soporta Protección ESD)

  *Soporta hasta 12V/3A en total, Tiras LED 36W

  **Soporta hasta 5V/3A en total, Tiras LED 15W

  ***El conector de ventilador de la CPU soporta ventilador de la CPU de máxima potencia del ventilador 1A (12W).

  ****El Procesador / ventilador de la bomba de agua admite el ventilador del refrigerador de agua de una potencia máxima de ventilador de 2A (24W).

  *****El chasis / ventilador de la bomba de agua admite el ventilador del refrigerador de agua de una potencia máxima de ventilador de 2A (24W)
  CPU_FAN2/WP, CHA_FAN1~3/WP puede auto detectarse si el ventilador 3-pin ó 4-pin está en uso.

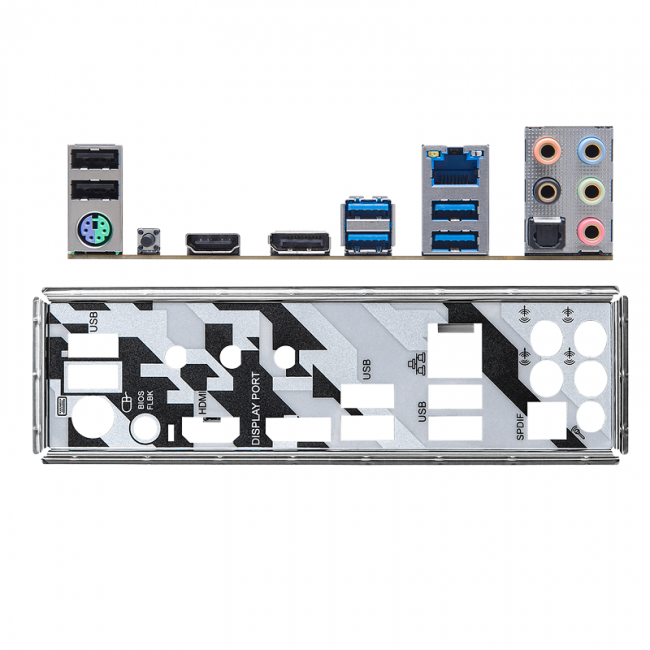

• Panel trasero Entrada/salida
  – 3 x Antenna Mounting Points
  – 1 x Puerto PS/2 Teclado/Ratón
  – 1 x puerto HDMI
  – 1 x DisplayPort 1.4
  – 1 x Puerto de salida Óptico SPDIF
  – 4 x puertos USB 3.2 Gen1 (ASMedia ASM1074 cubo) (Soporta Protección ESD)
  – 2 x puertos USB 2.0 (Soporta Protección ESD)
  – 1 x Puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
  – 1 x Interruptor Flashback del BIOS
  – Conectores HD Audio: Altavoz posterior / Central / Bajo / entrada de línea / Altavoz Delantero / Micrófono (Audio Jack de Oro)
• Software y UEFI
  Software
  – Utilidad ASRock Motherboard (A-Tuning)
  – ASRock Polychrome SYNC*
  UEFI
  – ASRock Modo EZ
  – UEFI ASRock Full HD
  – ASRock My Favorites en UEFI
  – ASRock Instant Flash
  – ASRock Internet Flash
  – ASRock Fácil instalación de RAID

  *Esta utilidad puede ser descargada de la ASRock Live Update & APP Shop.
• CD de Soporte
  – Drivers, Utilidades, Software Antivirus (Versión de prueba)
• Accesorios
  – Guía de instalación rápida, CD de Soporte, Placa entrada/salida
  – 2 x cables de datos SATA
  – 3 x Tornillos para Sockets M.2
  – 1 x Separador para el zócalo M.2
• Monitorización del hardware
  – Ventilador Tacómetro: CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
  – Ventilador silencioso (Ajuste automático de la velocidad del ventilador del chasis por la temperatura de la CPU): CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
  – Ventilador con Control de velocidad múltiple: CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
  – Detección Caja abierta
  – Control de voltaje: CPU Vcore, +1.05V_PCH, DRAM, VCCIN AUX, VCCSA, +1.05V PROC, +0.82V PCH, +12V, +5V, +3.3V
• Formato
  – Formato Micro ATX: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
  – PCB 2oz Cobre
• Sistema Operativo
  – Compatible con Microsoft Windows^® 10 64-bit / 11 64-bit
• Certificaciones
  – FCC, CE
  – Calificada para ErP/EuP (ErP/EuP se necesita fuente de alimentación preparada)
