Asrock A520m Pro4

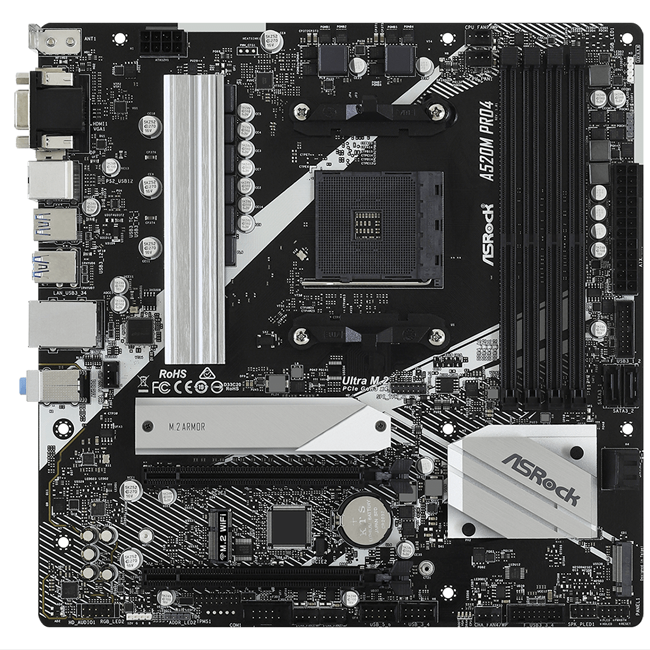

Placa base A520M Pro4 de ASrock.

• Soporta 3rd Gen AMD AM4 Ryzen™ / Future AMD Ryzen™ Processors (3000 y 4000 Series Processors)
• Diseño de fase de alimentación 8, Digi Power
• Soporta memoria DDR4 4733+ (OC)
• 2 x PCIe 3.0 x16, 1 x M.2 Key E para WiFi
• Opciones de salida gráficos: HDMI, DisplayPort, D-Sub
• Audio 7.1 canales HD (Códec de audio Realtek ALC1200), Nahimic Audio
• 4 x SATA3, 1 x Ultra M.2 (PCIe Gen3 x4), 1 x M.2 (PCIe Gen3 x2 & SATA3)
• 10 x USB 3.2 Gen1(5 x Rear, 1 x Rear Type-C, 4 x Front)
• Realtek Gigabit LAN

Especificaciones

• Características especiales
  ASRock Super Alloy
  – Power Choke 50A Premium
  – PCB Negro Zafiro
  – Alta densidad Tejido de vidrio PCB
  – PCB 2oz Cobre
  Disipador de calor ASRock de cobertura total M.2
  ASRock Ultra M.2 (PCIe Gen3x4)
  ASRock Mensaje de estado Checker (PSC)
  ASRock Full Spike Protection (para todos los puertos USB, Audio, LAN)
  ASRock Live Update & APP Shop
• CPU
  – Soporta 3rd Gen AMD AM4 Ryzen™ / future AMD Ryzen™ Processors (3000 y 4000 Series Processors)*
  – Diseño Digi Power
  – Diseño de fase de alimentación 8

  *Not compatible con AMD Ryzen™ 5 3400G y Ryzen™ 3 3200G.
• Chipset
  – AMD A520
• Memoria
  – Tecnología de memoria Dual Channel DDR4
  – 4 x ranuras DDR4 DIMM
  – Las CPUs de la serie AMD Ryzen (Matisse) admiten DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered*
  – AMD Ryzen series APUs (Renoir) Soporta DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered*
  – Máxima capacidad de memoria del sistema: 128GB**
  – Admite módulos de memoria Extreme Memory Profile (XMP)
  – Ranuras DIMM con contactos 15μ Oro
• BIOS
  – 128Mb AMI UEFI Legal BIOS con soporte GUI
  – Soporta “Plug y Play”
  – Activación compatible con ACPI 5.1
  – Soporta jumperfree
  – Soporta SMBIOS 2.3
  – CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB multi-ajuste de voltaje
• Gráficos
  – Gráficos AMD Radeon™ Vega Series integrados en APU de la serie Ryzen*
  – DirectX 12, Pixel Shader 5.0
  – Memoria compartida por defecto 2GB. La memoria compartida máxima soporta hasta 16 GB.**
  – Múltiples opciones de salida gráficos: D-Sub, HDMI y DisplayPort 1.4
  – Soporta Triple Monitor
  – Soporta HDMI 2.1 con max. resolution up to 4K x 2K (4096×2160) @ 60Hz
  – Soporta DisplayPort 1.4 con max. resolution up to 5K (5120×2880)@120Hz
  – Soporta D-Sub con maxima resolución hasta 1920×1200 @ 60Hz
  – Soporta Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (High Bit Rate Audio) con HDMI 2.1 Port (Se necesita compatibilidad con monitor HDMI)
  – Soporta HDR (High Dynamic Range) con HDMI 2.1
  – Soporta HDCP 2.3 con HDMI 2.1 y DisplayPort 1.4 Ports
  – Soporta 4K Ultra HD (UHD) playback con HDMI 2.1 y DisplayPort 1.4 Ports
  – Soporta Microsoft^® PlayReady

  *El soporte actual puede variar según la CPU

  **La memoria compartida máxima de 16 GB requiere 32 GB de memoria del sistema instalada.

• Audio
  – Audio 7.1 CH HD con protección de contenido (Códec de audio Realtek ALC1200)
  – Soporta audio Premium Blu-ray
  – Soporta protección contra sobretensiones
  – PCB blindada de aislamiento
  – Capas de PCB individuales para el canal de audio I/D
  – Nahimic Audio
• LAN
  – PCIE x1 Gigabit LAN 10/100/1000 Mb/s
  – Realtek RTL8111H
  – Soporta Wake-On-LAN
  – Suporta Protección Lightning/ESD
  – Soporta Ethernet 802.3az eficiente energéticamente
  – Soporta PXE
• Ranuras de expansión
  – 2 x ranuras PCI Express 3.0 x16 (PCIE1: modo x16; PCIE3: modo x2)*
  – 1 x Socket M.2 (Key E), soporta modulo WiFi/BT tipo 2230

  *Soporta NVMe SSD como discos de arranque
• Almacenaje
  – 4 x conectores SATA3 de 6.0 Gb/s, Soporta RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y Hot Plug*
  – 1 x Socket Ultra M.2 (M2_1), soporta módulo tipo M Key 2280 M.2 PCIe hasta Gen3 x4 (32 Gb/s)**
  – 1 x Socket M.2 (M2_2), soporta modulo tipo M Key 2280 M.2 SATA3 6.0 Gb/s y módulo M.2 PCIe hasta Gen3 x2 (16 Gb/s)

  *M2_2 y SATA3_3_4 comparten carriles. Si uno de ellos está en uso, el otro estará desactivado.

  **Soporta NVMe SSD como discos de arranque
  Soporta ASRock U.2 Kit

• Conectores
  – 1 x cabezal de puertos COM
  – 1 x cabecera SPI TPM
  – 1 x LED de alimentación y header de altavóz
  – 2 x Cabezales RGB LED*
  – 2 x Encabezado LED direccionables**
  – 1 x conector ventilador Procesador (4-pin)***
  – 1 x conector del ventilador CPU / Bomba de agua (4-pin) (Control de velocidad ventilador Smart Fan)
  – 4 x conectores ventilador bomba de agua Chasis (4-pin) (Control de velocidad ventilador Smart Fan)****
  – 1 x conector alimentación 24 pin ATX
  – 1 x conector alimentación 8 pin 12V
  – 1 x Conector panel frontal audio
  – 2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0) (Soporta Protección ESD)
  – 2 x cabezales USB 3.2 Gen1 (soporta 4 puertos USB 3.2 Gen1) (Soporta Protección ESD)

  *Soporta hasta 12V/3A en total, Tiras LED 36W

  **Support in total up to 5V/3A, 15W LED Strip

  ***El conector de ventilador de la CPU soporta ventilador de la CPU de máxima potencia del ventilador 1A (12W).

  ****El chasis / ventilador de la bomba de agua admite el ventilador del refrigerador de agua de una potencia máxima de ventilador de 2A (24W)
  CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP y CHA_FAN4/WP puede auto detectarse si el ventilador 3-pin ó 4-pin está en uso.

• Panel trasero Entrada/salida
  – Soporte antenna
  – 1 x Puerto PS/2 Teclado/Ratón
  – 1 x puerto D-Sub
  – 1 x puerto HDMI
  – 1 x DisplayPort 1.4
  – 1 x USB 3.2 Gen1 Type-A Port (Soporta Protección ESD)
  – 4 x USB 3.2 Gen1 Type-A Ports (ASMedia ASM1074 cubo) (Soporta Protección ESD)
  – 1 x puerto USB 3.2 Gen1 Type-C (Soporta Protección ESD)
  – 2 x puertos USB 2.0 (Soporta Protección ESD)
  – 1 x Puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
  – Conectores HD Audio: entrada de línea / Altavoz Delantero / Micrófono
• Software y UEFI
  Software
  – Utilidad ASRock Motherboard (A-Tuning)
  – ASRock Polychrome SYNC
  – ASRock XFast LAN
  UEFI
  – UEFI ASRock Full HD
  – ASRock Instant Flash

  *Esta utilidad puede ser descargada de la ASRock Live Update & APP Shop.
• CD de Soporte
  – Drivers, Utilidades, Software Antivirus (Versión de prueba), Google Chrome Browser y Toolbar
• Accesorios
  – Guía de instalación rápida, CD de Soporte, Placa entrada/salida
  – 2 x cables de datos SATA
  – 2 x Tornillos para Sockets M.2
• Monitorización del hardware
  – Sensor de Temperatura: CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
  – Ventilador Tacómetro: CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
  – Ventilador silencioso (Ajuste automático de la velocidad del ventilador del chasis por la temperatura de la CPU): CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
  – Ventilador con Control de velocidad múltiple: CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
  – Control de voltaje: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, +1.8V, VDDP
• Formato
  – Formato Micro ATX: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
  – Diseño Capacitadores sólidos
  – PCB 2oz Cobre
• Sistema Operativo
  – Compatible con Microsoft Windows^® 10 64-bit
• Certificaciones
  – FCC, CE
  – Calificada para ErP/EuP (ErP/EuP se necesita fuente de alimentación preparada)
